NanoPi S2 — четырехъядерная ARM Linux платформа с WiFi & BT связью, HDMI, LVDS и LCD интерфейсами

FriendlyARM выпустили множество платформ NanoPi на базе Allwinner, но в их портфолио также есть несколько Samsung/Nexcell S5P ARM Cortex A9 платформ и последняя из них NanoPi S2 с четырехъядерным процессором Samsung S5P4418, тремя интерфейсами для подключения дисплеев, одним интерфейсом камеры, беспроводной связью через WiFi и Bluetooth 4.0, 40-контактным “Raspberry Pi” разъемом и многим другим.

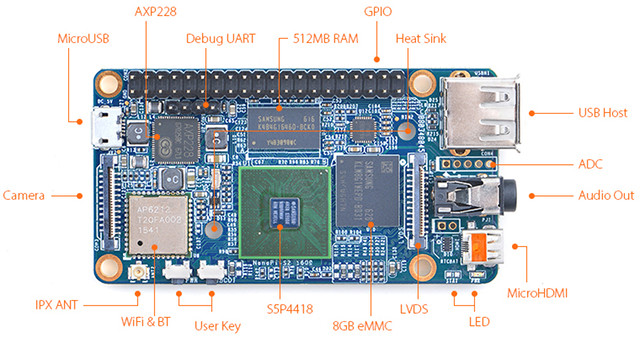

nanopi-s2

Технические характеристики NanoPi S2:

  • Сокет – Четырехъядерный процессор Samsung/Nexcell S5P4418 Cortex A9 @ от 400 МГц до 1.4 ГГц с графическим процессором Mali-400MP
  • Оперативная память – 1 Гб DDR3
  • Хранилище – 8 Гб eMMC флеш + слот micro SD
  • Видео выход / Дисплей I/F – Порт micro HDMI до 1080p60, 24-контактный LCD RGB интерфейс, 24-контактный LVDS интерфейс
  • Аудио – 3.5 мм аудио разъем, micro HDMI
  • Камера – 24-контактная DVP интерфейс камеры
  • Связь – 802.11 b/g/n WiFi + Bluetooth 4.0 классические & LE (модуль AP6212); IPEX/u.FL коннектор антенны
  • USB – 1x USB 2.0 хост, 1x micro USB порт для передачи данных и питания
  • Разъемы расширения
    • 40-контактный Raspberry совместимый разъем с GPIOs, UART, SPI, I2C, PWM и т.д..
    • ADC разъем
  • Отладка – 4-контактный последовательный разъем
  • Прочее – 1x светодиод питания, 1x светодиод системы, 2x пользовательские разъемы, RTC разъем, отверстия для установки радиатора
  • Электропитание – 5 В/2 А через micro USB порт; AXP228 PMU с программным отключением и функцией пробуждения.
  • Размеры – 75 x40 мм (8-слойная печатная плата)

Аппаратная часть очень похожа на плату NanoPi 2, один из слотов micro SD заменен на чип eMMC флеш, добавлен LVDS коннектор, аудио разъем, ADC разъем и отверстия для установки радиатора.

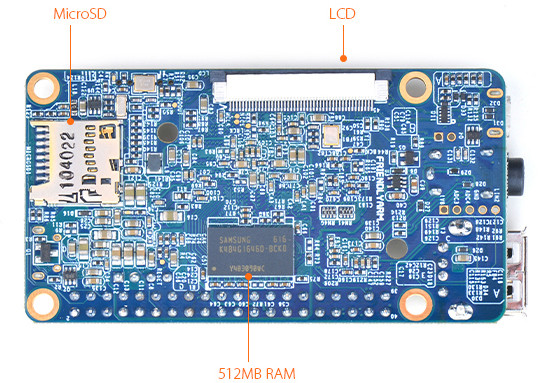

samsung-s5p4418-development-board

Программная поддержка для NanoPi S2 в основном такая же, как для NanoPi 2 с представленными образами Android 5.1 и Debian 8, оба основаны на Linux 3.4. Вы можете найти аппаратную и программную документацию в Wiki.

Плата NanoPi S2 продается за $45 плюс доставка непосредственно на сайте FriendlyARM. Имейте ввиду, что плата продается без радиатора, его вы можете найти в разделе “дополнительное оборудование”.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
