$4 Wemos D1 mini ESP8266 платформа поддерживающая платы с датчиком температуры, кнопкой, реле или micro SD слот

Платформа Wemos D1, $9 ESP8266 платформа в форм-факторе Arduino UNO, теперь приобрела маленького братика Wemos D1 mini. Платформа выглядит несколько похоже на NodeMCU с дружественной макетной платой, контактами ввода/вывода по бокам и портом микро-USB для питания и программирования, но что может сделать его более интересным, так это цена $4.

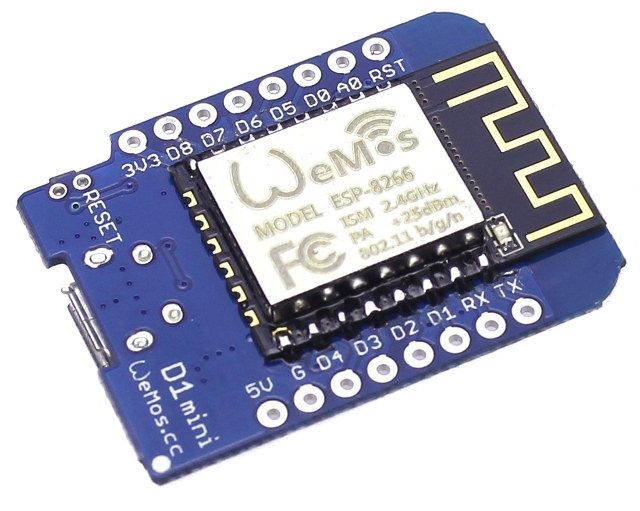

Wemos_D1_mini

Технические характеристики Wemos D1 mini:

  • WiFi 802.11 b/g/n модуль на базе ESP8266EX с 4 Мб flash
  • Расширение
    • 11 x цифровых контактов ввода/вывода (3.3 В) поддержка прерываний/PWM/I2C/один провод (исключая D0)
    • 1 x аналоговый вход (3.3 В максимум)
    • Сигналы сброса и питания (5 В, 3.3 В, GND)
  • USB – порт micro USB
  • Прочее – Кнопка сброса
  • Питание – 5 В через micro USB или контакт 5 В
  • Размеры – 34.2 x 25.6 мм
  • Вес – 10 грамм

Платформа совместима с Arduino IDE и NodeMCU прошивками. Аналоговый вход ESP8266 поддерживает только 1 вольт, но платформа поддерживает 3.3 В, потому что резистор делителя напряжения включен в цепь. Всегда хорошо когда есть схемы платформы и достойная документация.

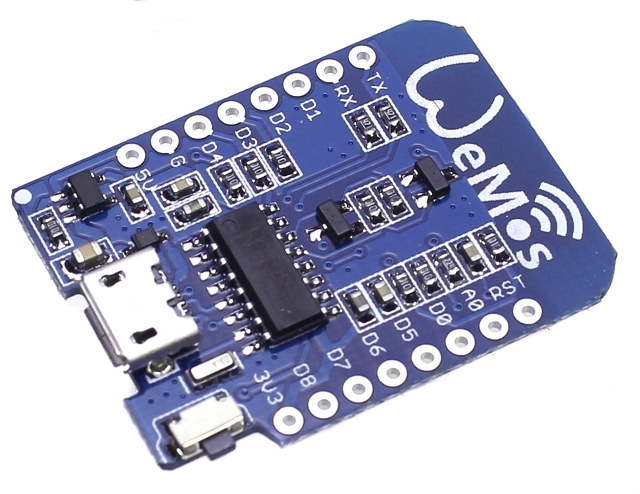

Wemos_D1_mini_board

Компания так же разработала 5 плат добавляя датчики температуры и влажности, либо DHT11 или DHT22 (более широкий диапазон и с большей точностью), пользовательская кнопка, реле (3 А или 5 А @ 250 В, 10 А @ 125 В), или microSD. С другой стороны плата разработана для создания прототипов.

Wemos_D1_mini_Temperature_Humidity_Shield
Wemod D1 mini и DHT11 плата с датчиком температуры & влажности

Вы можете заказать Wemos D1 mini за $4 и платы для него $0.99 и $4.90 в магазине Wemos на Aliexpress. Все эти цены включают в себя доставку, не правда ли это удивительно? Вы так же можете найти его на eBay примерно за $6. Кстати, последняя ревизия (R2) Wemos D1 совместимая с платформой Arduino UNO теперь продают за $6.50 с доставкой. :)

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
