Как использовать экран от старого ноутбука с Raspberry Pi или с вашим компьютером

Прочитав статью на Liliputing об использовании Raspberry Pi Zero с Motorola Lapdock, я решил поискать аналоги Motorola Lapdock, сейчас такое устройство трудно купить по достойной цене, поскольку производство продукта было прекращено на некоторое время. Я не нашел ничего подобного, но вместо этого я наткнулся на M.NT68676.2A LCD driver HDMI комплект, продается за $37.99 на eBay, это позволит вам повторно использовать экран от вашего старого ноутбука с любой платформой для разработки или с компьютером, имеющими HDMI, DVI или VGA выход.

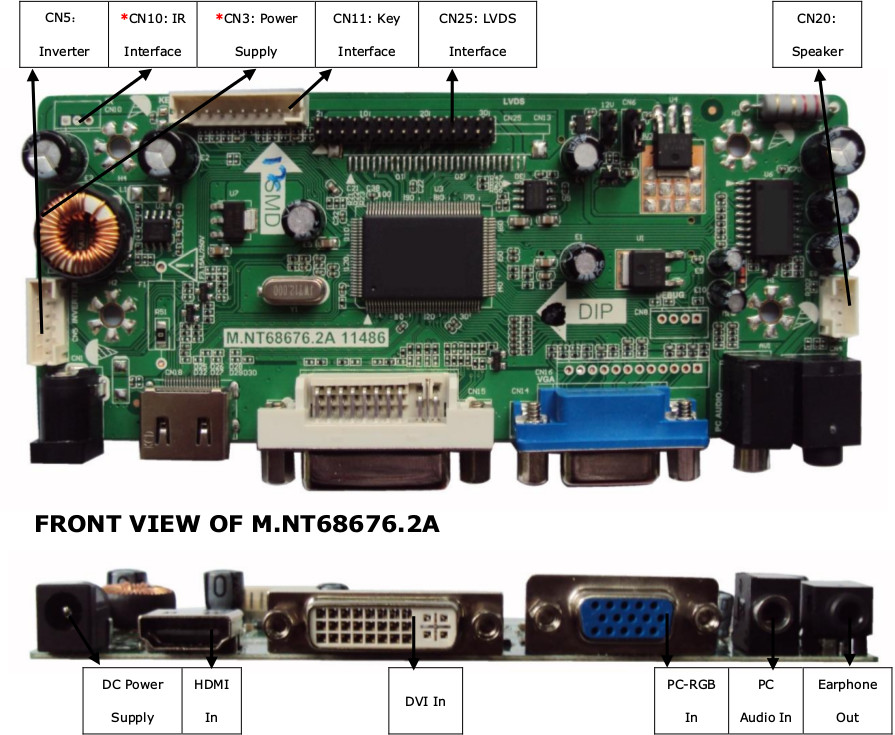

Monitor_Control_Board

Нажмите чтобы увеличить

Комплект состоит из платы управления монитором (М. NT68676.2А), платы “инвертора” которая зависит от номера модели вашей LCD-панели, плата клавиатуры, LVDS кабель и кабель, чтобы соединить все три платы вместе.

Технические характеристики платы управления монитором M.NT68676.2A:

  • Чипсет –  NT68676 (UFG)
  • Поддерживаемые панели – LED/LCD, Одиночный/Двойной LVDS (8bit) поддерживает разрешение до 2048×1152
  • Видео выход
    • “PC-RGB “, i.e. VGA, до 2048×1152@60 Hz
    • HDMI – 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
  • Аудио вход – вход для наушников; 0.2 ~ 2.0 В RMS
  • Аудио выход
    • Частотные характеристики – 100Hz~15KHz @±3dB (1KHz, 0dB опорный сигнал)
    • Максимальная выходная мощность –  2×1W(8Ω) THD+N<10%@1KHz (Электропитание: 12 В, Аудио вход: 0.5 В RMS )
  • Питание
    • Требования – 12 В DC/12 В(built-in)/12 В,5 В(built in)/12 В,5 В,5VSB(built in)
    • На панели – 3.3 В/5 В/12 В
    • Потребляемая мощность в режиме ожидания < 0.5 Вт(только плата)
  • Вспомогательная клавиатура – Питание, Меню, Громкость звука +/- и Настройка/Выход
  • Размеры – 139 x 58 x 17 мм

Вы можете получить более полную информацию скачав технические характеристики (PDF), внутри есть в том числе описание распиновки и схемы плат ИК и клавиатуры

Raspberry_Pi_Laptop_LCD
Пример Проекта – Источник: форум Raspberry Pi

Продавец утверждает, что инвертор «поддерживает большинство LCD-панелей от 12.1″ до 55″ с интерфейсом LVDS и разрешением экрана не выше, чем 2048X1152, plug&play kit, нет необходимости пайки», перед покупкой комплекта, вам сначала необходимо узнать номер модели LCD, чтобы продавец смог проверить есть ли инвертор, который будет работать с вашей LCD-панелью. Если вы прокрутите страницу eBay вниз то сможете найти список моделей для которых есть подходящие инверторы, таких как B170PW03 V.9 или LP171WE2-TL01.

Raspberry_Pi_Portable_Fully_Assembled
Пример проекта – полностью собранный и запущеный от USB повербанка – больше фото

Кроме комплекта, вам также потребуется HDMI или VGA кабель и адаптер питания. Также есть комплект включающий в себя 12 В/4 А адаптер питания за $51.19 в сумме. Это явно немного более сложный вариант, чем просто с помощью Lapdock.

Другие продавцы и сайты также продают комплекты, например Aliexpress, просто ищите M.NT68676.2A. Если вы считаете, что для управления LCD-панелью только с помощью платы контролера и у нее имеется встроенный инвертор, на Banggood отдельно продается плата контроллера за $13.33.

Вы также можете посмотреть видео обзор, показывающий как один из комплектов использован в качестве монитора для Xbox.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
